| CK系列磁性開關、磁環 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
磁控開關的使用簡介 隨著我國各行各業自動化程度的不斷提高，我廠生產了電、氣、磁相結合的，以電磁閥為控制元件，以氣缸為執行機構的磁性開關，它是氣動技術方面很關鍵的元器件。由氣缸內磁性活塞的來回運動來控制傳感器電路的通斷，從而使電信號輸入邏輯系統或控制電磁閥切換，它具有體積小、按裝調整位置方便，磁控開關可按裝在氣缸缸筒外壁的任意位置，從而調節到所需的活塞引程，是氣動技術方面的新型傳感器。
工作原理 該磁控開關是利用按裝在氣缸活塞上的磁環的外部磁場的作用使開關動作，并提供一個電信號，控制執行元件的動作，開關動作與否，有發光二極管作指示，發光二極管發光，說明開關接通工作。 當磁環在磁控開關的作用范圍以外時，開關處于斷開狀態，發光二極管不亮。

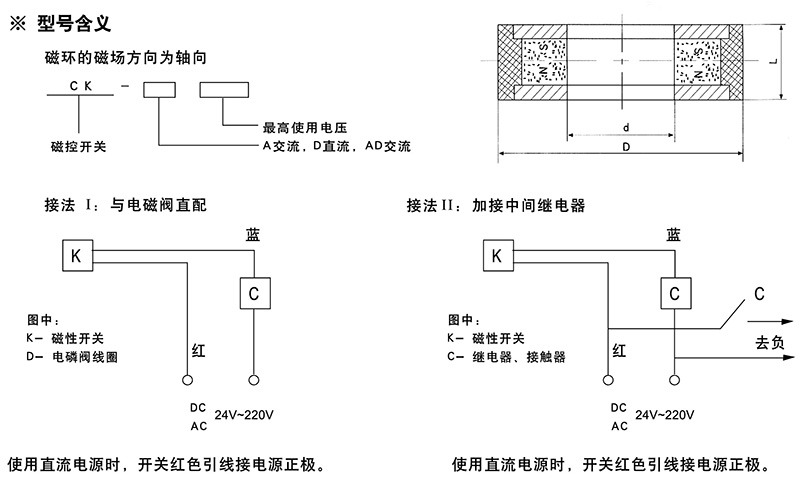

磁環使用簡介 我廠與磁性開關配套生產的磁環，類缸徑大于Φ63氣缸（含Φ63)的磁環選用鐵氧體材料，缸徑小于Φ50氣缸（含Φ50)的磁環選用高性能的稀土磁性材料。外面配有聚四氟乙烯耐磨圈，它既有保護磁環的作用，又起了活塞的導向作用，所以設計時，可不需另外導向環。第二類為型料磁性環，具有軸向距離小，適用于活塞厚度較小的場合。 類磁環按裝尺寸
第二類磁環按裝尺寸
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
